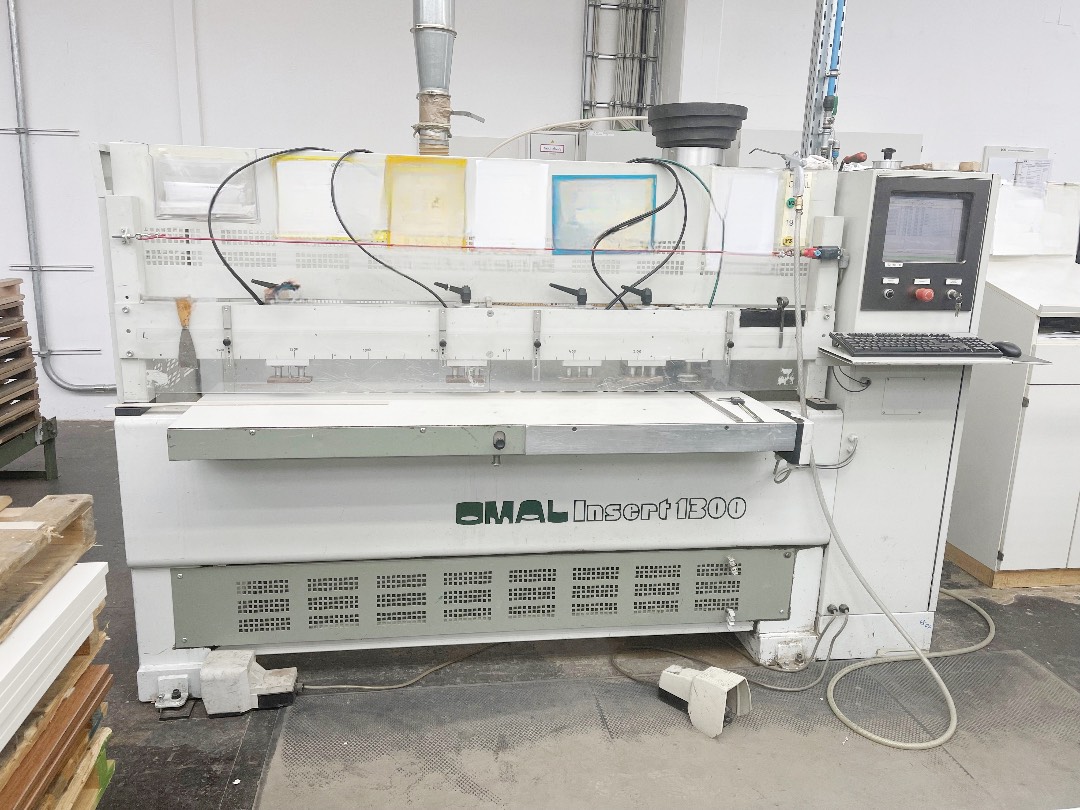

OMAL INSERT 1300 - Sold / Venduto
Art. 260265
Video Youtube: https://youtu.be/SBraJfq61BY
Macchina per foratura, incollaggio e inserimento di spine
La macchina è dotata, sull’asse X, di motore brushless, vite a ricircolo di sfere e guide lineari.
Campo di lavoro X: 1300 mm, velocità di traslazione circa 50 m/min
Campo di lavoro Z: 40 mm
Asse Y controllato
L’asse Y è controllato per la regolazione della profondità di inserimento della spina (ad esempio 28 o 32 mm).
La regolazione dell’asse movimenta un supporto su cui è montato anche il gruppo di foratura; pertanto anche la profondità di foratura è programmabile.
Unità di foratura
1 mandrino di foratura
Velocità: 6000 giri/min
Profondità di foratura: 30 mm
Diametro massimo foro: 10 mm
Mandrino aggiuntivo opzionale
Unità inserimento spine
1 unità inserimento spine
Dimensioni spine: 8x40 mm (o su richiesta)
Sporgenza massima spina: 14 mm (18 mm su richiesta)
Serbatoio colla
Capacità: 8 litri
Viscosità massima colla: 900 cps
Dosaggio elettronico della quantità di colla
È richiesto l’utilizzo di colla di alta qualità e priva di impurità, poiché il sistema lavora senza filtro.
Sistema di pompaggio colla
In sostituzione del serbatoio in pressione, è installata una pompa a membrana in acciaio inox con regolazione della pressione, per garantire pressione costante anche durante il pompaggio.
La pompa viene semplicemente inserita nel secchio contenente la colla.
Dotata di filtro colla in ingresso e uscita pompa, adatta per colle a bassa viscosità.
Dimensioni pezzi lavorabili (altre su richiesta)
Lunghezza: 1300 mm oppure 650 mm x 2
Altezza massima pezzo: 40 mm
Tensione di alimentazione: 420 Volt / 50 Hz, trifase
Tensione di comando: 24 Volt
Pressione aria necessaria: 7 bar
Peso ca. 1000 kg
La macchina è dotata di unità centrale CLIPPER di Elektronik ALBATROS, per l’integrazione con impianto BREMA.
Anno di costruzione: 2008
Stato molto buono
