BOTTENE COMPACT BASIC/P
Art. 260740
Video Youtube: https://youtu.be/LKUsn4Vu1-8
Linea de Giunzione con fresatura verticale
Dimensioni minime della sezione: 70 × 20 mm
Dimensioni massime della sezione: 280 × 110 mm
Lunghezza minima di giunzione: 700 mm
Lunghezza delle tavole giuntate: illimitata
La linea è composto da:

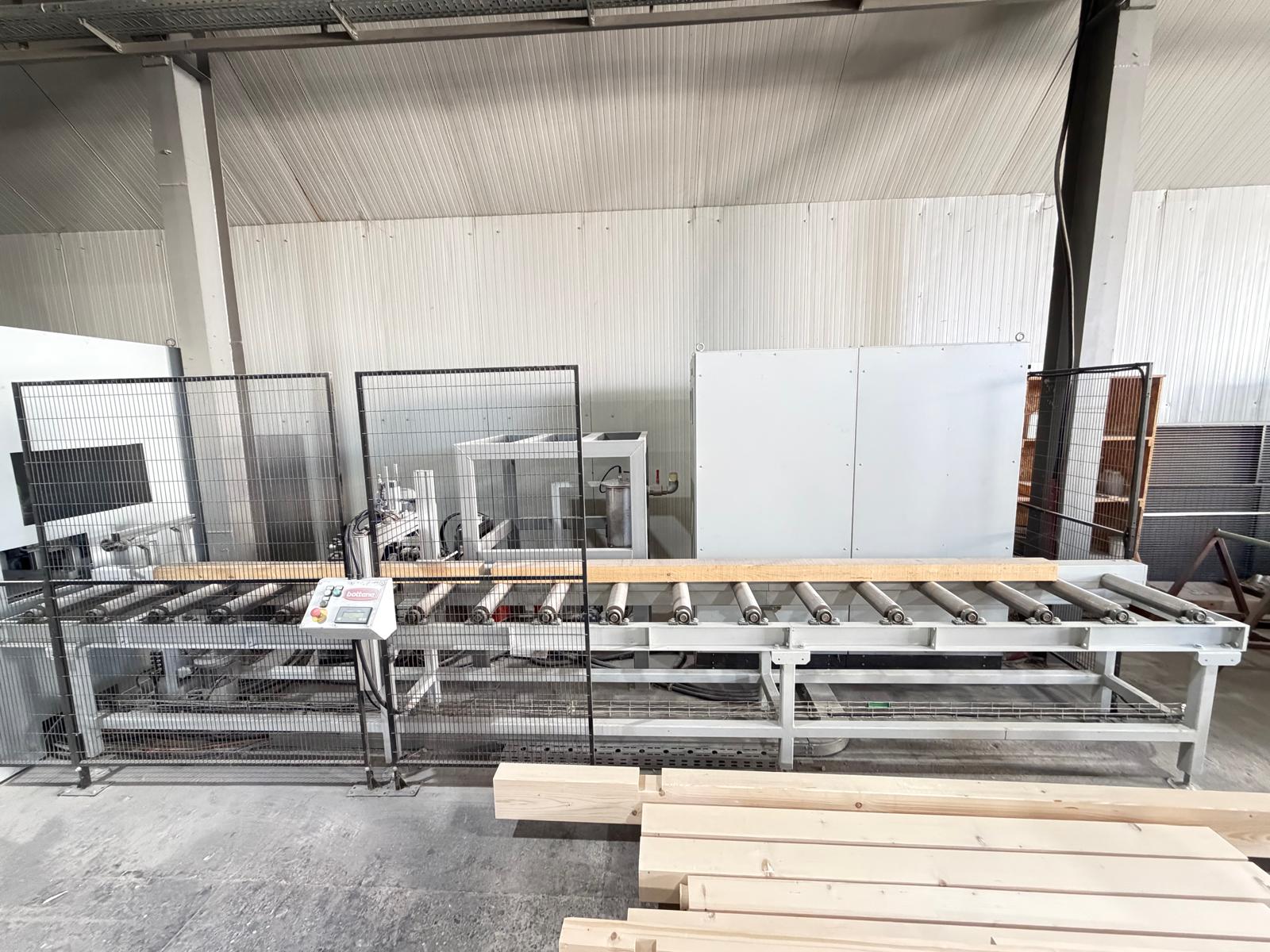

Trasportatore a rulli motorizzato
1 motore da 0,75 kW, Velocità: 15/90 m/min
Dimensioni: 6.000 x 300 mm

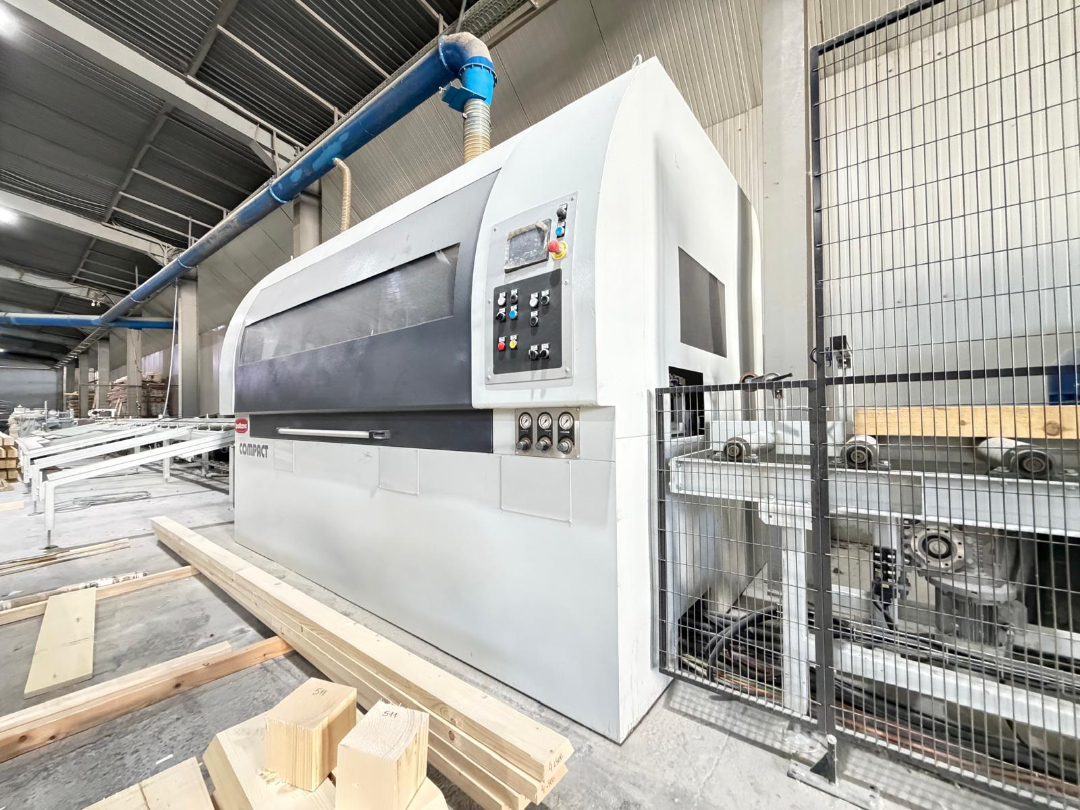

Finger Joint automatica verticale Compact
1 unità di alimentazione tavole con 2 rulli cromati Ø 250 mm
1 stazione mobile orizzontale per la chiusura del giunto
1 unità di serraggio sulla stazione mobile orizzontale per la tavola in ingresso
1 dispositivo antischeggiatura sulla stazione mobile orizzontale
4 spintori laterali regolabili per il posizionamento delle tavole contro il riferimento principale
1 unità di sagomatura a doppio mandrino
1 cappa di aspirazione trucioli per teste di taglio Ø 200 mm
1 unità di incollaggio per colla poliuretanica completa di:
N. 2 valvole in acciaio inox
N. 2 pettini profilati
1 unità di serraggio fissa sulla struttura principale
1 unità di avanzamento tavole giuntate con 2 rulli Ø 250 mm (trattati in Teflon)
1 unità di misura per taglio trasversale con encoder
1 cabina di protezione
1 centralina idraulica
1 quadro di comando
Scaricatore automatico
Dimensioni: 14.000 x 1.000 mm
1 via a rulli per lo scorrimento delle lamelle giuntate
Struttura laterale inclinata in acciaio per il deposito delle lamelle giuntate
1 spintore laterale pneumatico
Linea completa con:
Unità di incollaggio a spruzzo SPAPUR 300, realizzata per colla poliuretanica (PU)

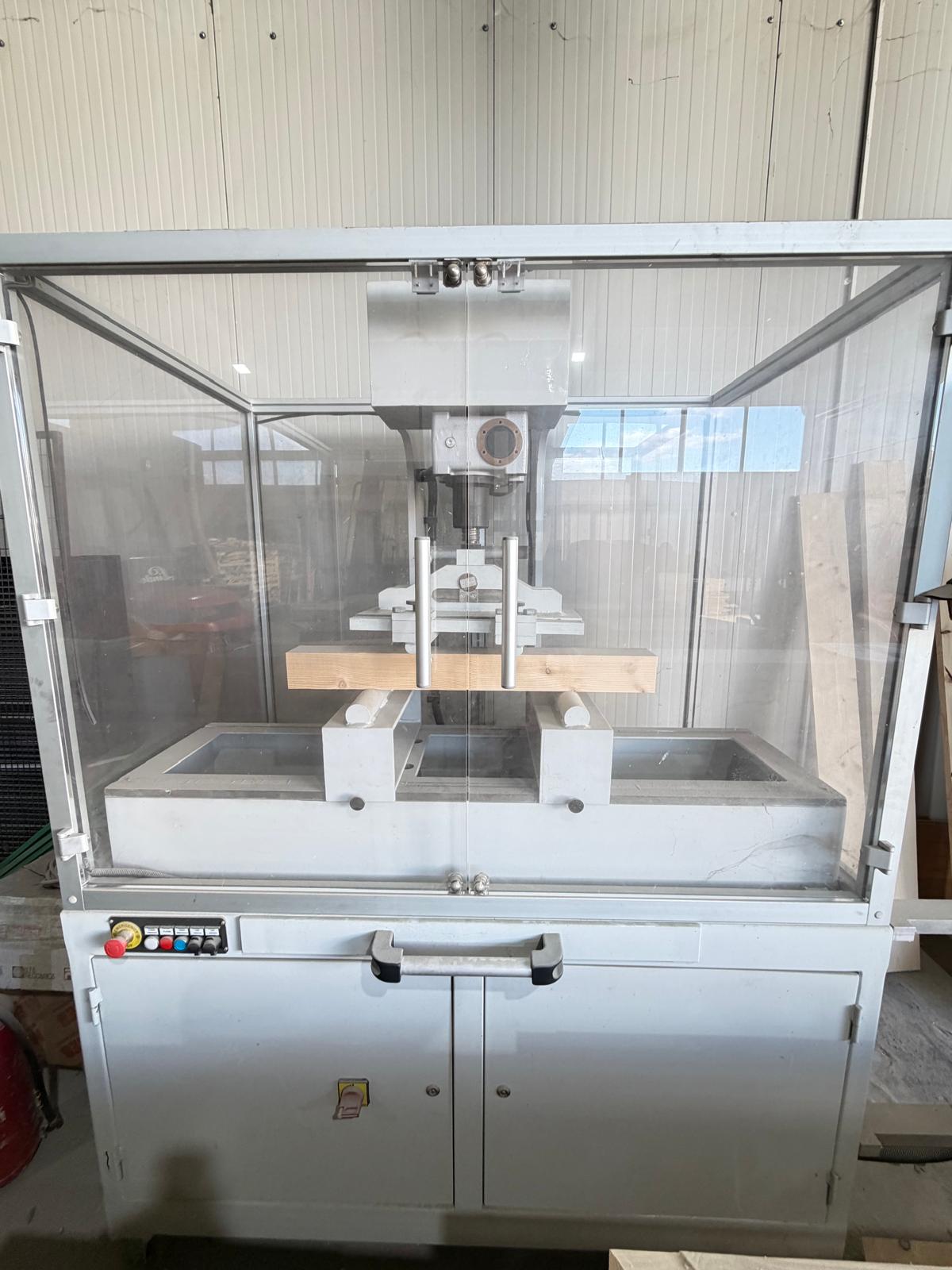

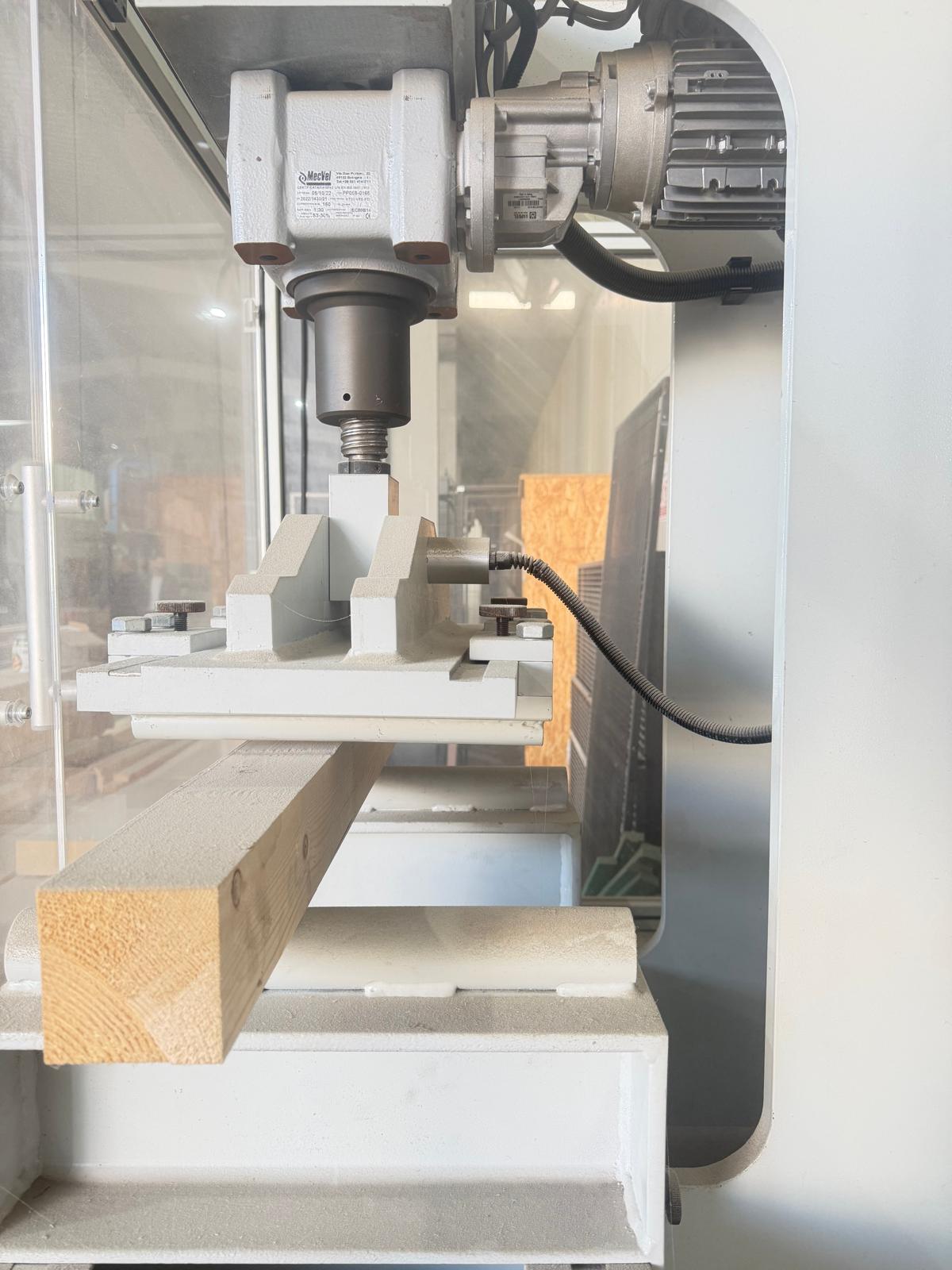

Macchina per prove di resistenza a taglio e a flessione KN 50
Anno di costruzione: 2022
